戴尔DELL R760xs 服务器 虚拟化 ESXI 7.0 连接普安 Infortrend DS 1012R存储

技术笔记

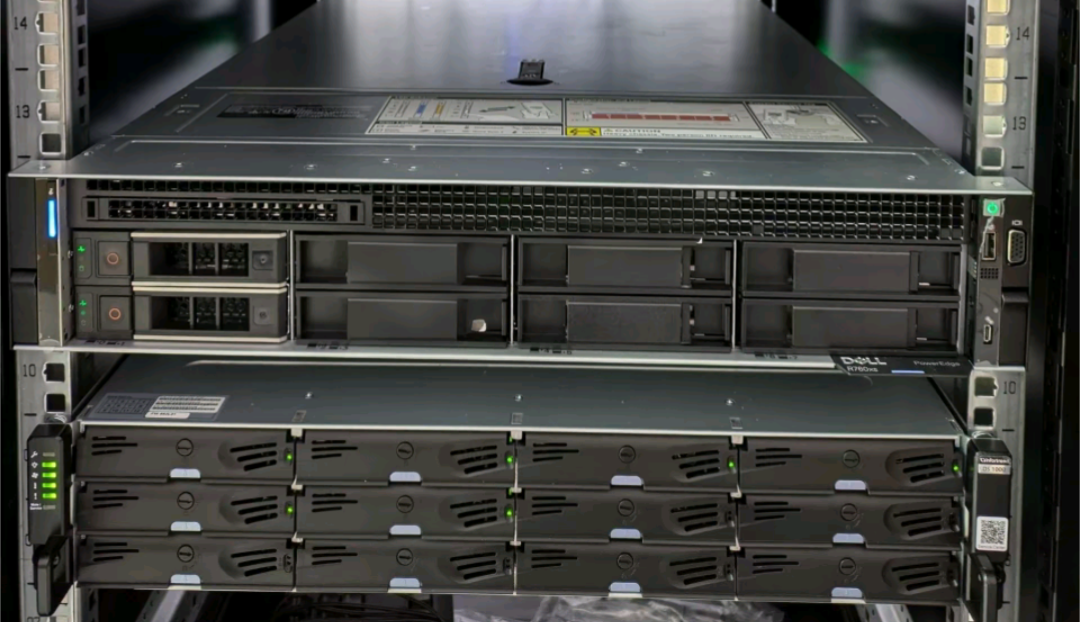

三台DELL R760xs服务器和一台Infortrend DS 1012R存储设备，如图

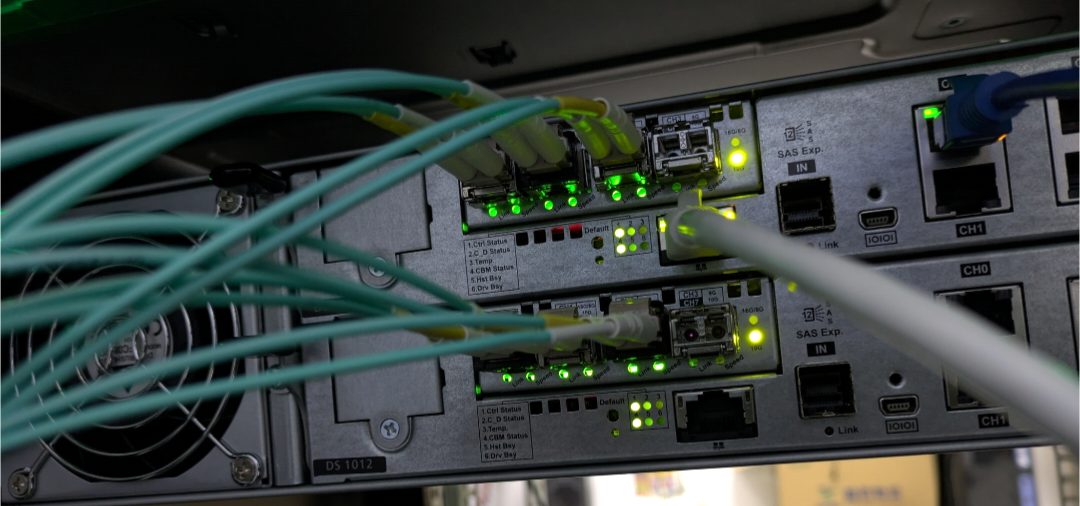

三台DELL R760xs服务器的光纤双口网卡通过光纤分别直接连接到Infortrend DS 1012R存储的A和B两个控制器的光纤通道扩展卡上，连接如图所示：

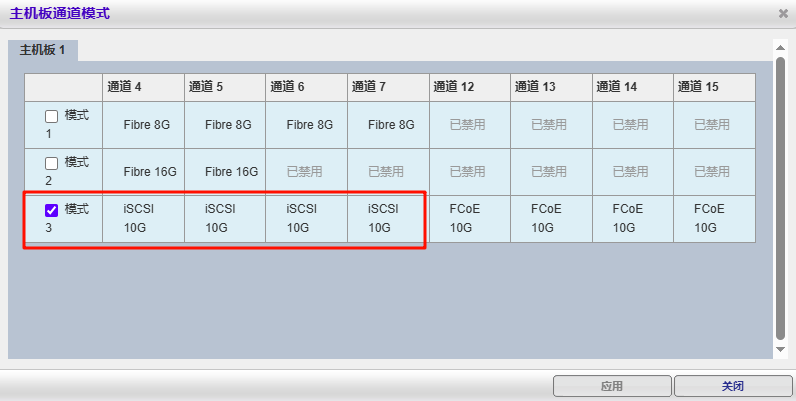

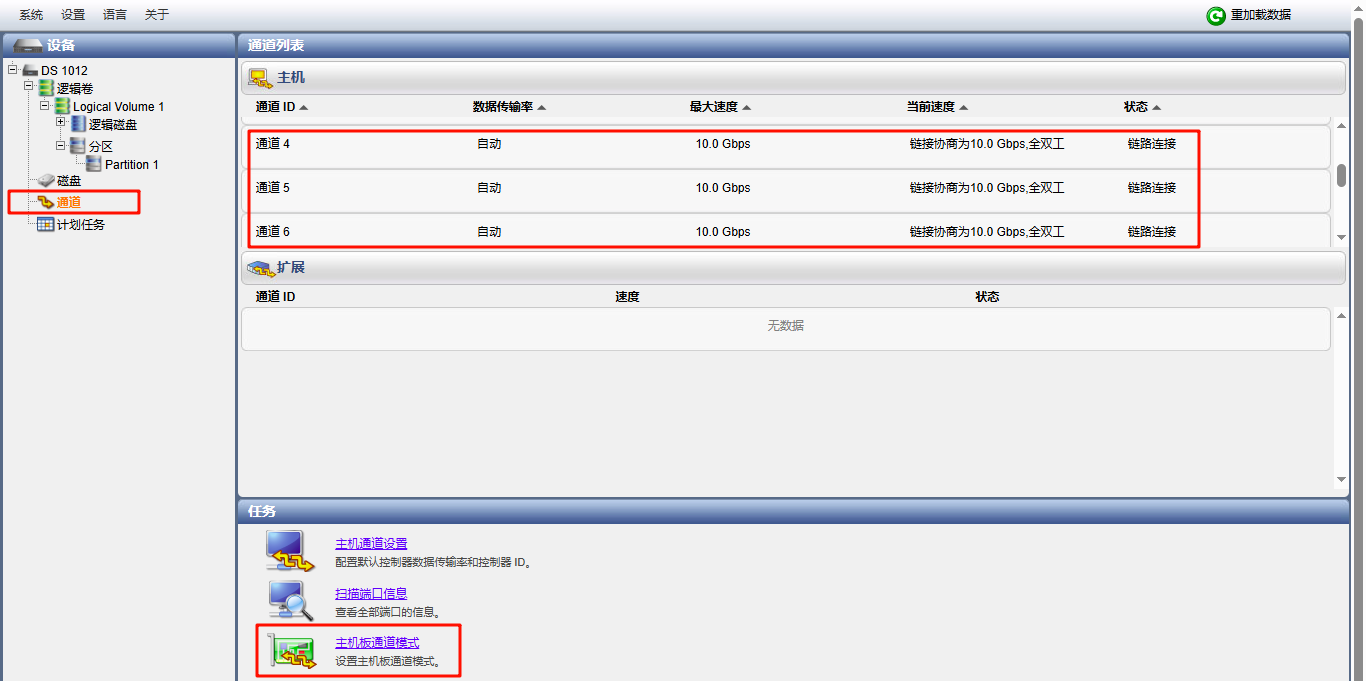

修改Infortrend存储 DS 1012RE2的主机板通道模式为10G iSCSI模式，连接端口为通道4、通道5、通道6

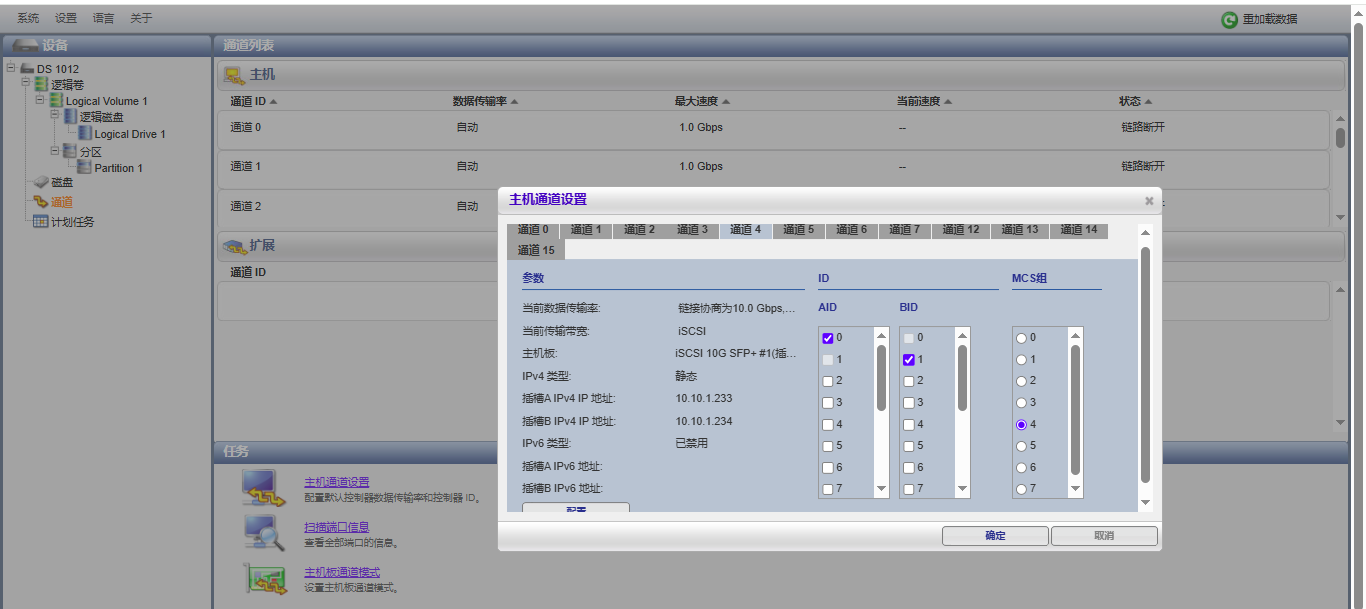

Infortrend存储 DS 1012RE2的通道ip配置如下：
A控制器通道4的ip：10.10.1.233
B控制器通道4的ip：10.10.1.234

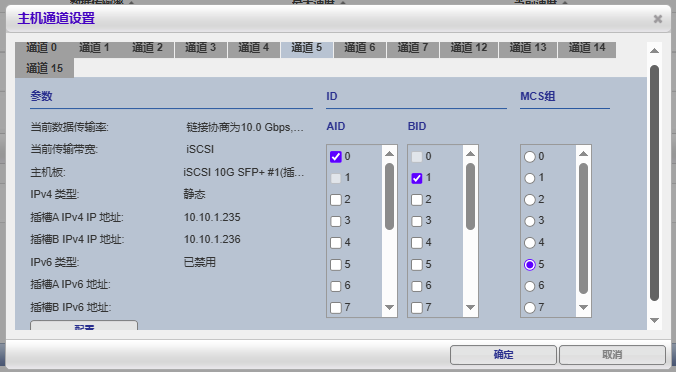

A控制器通道5的ip：10.10.1.235
B控制器通道5的ip：10.10.1.236

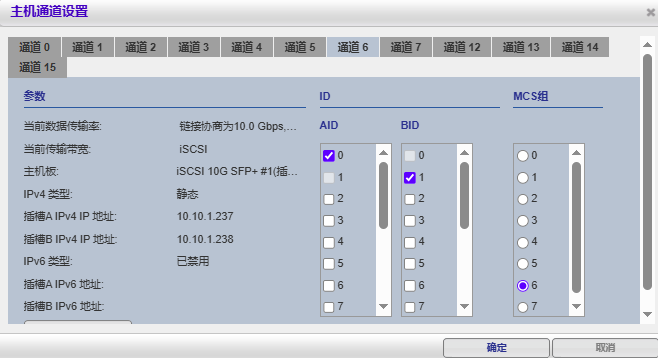

A控制器通道6的ip：10.10.1.237
B控制器通道6的ip：10.10.1.238

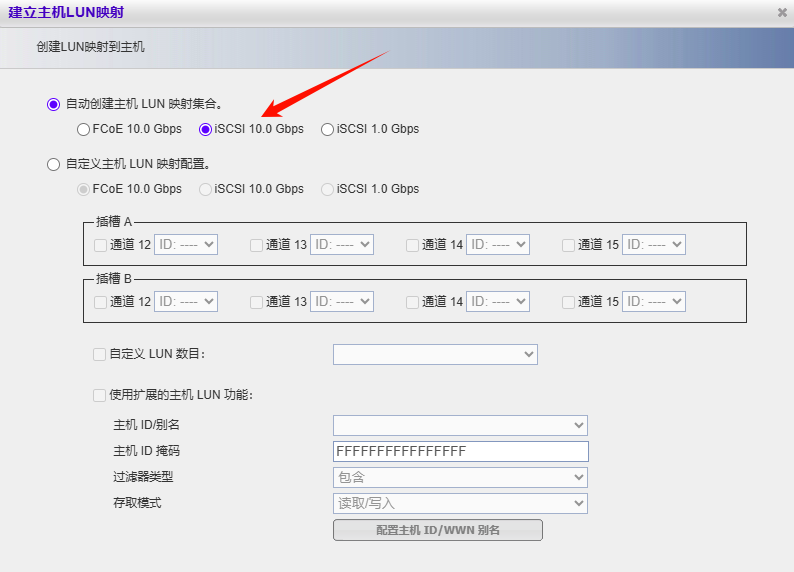

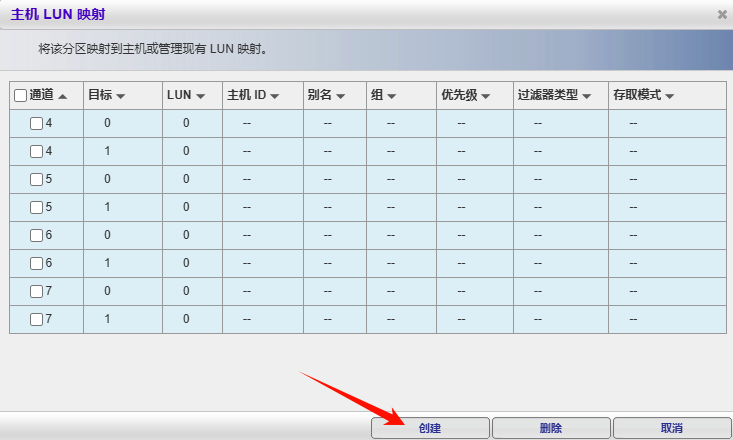

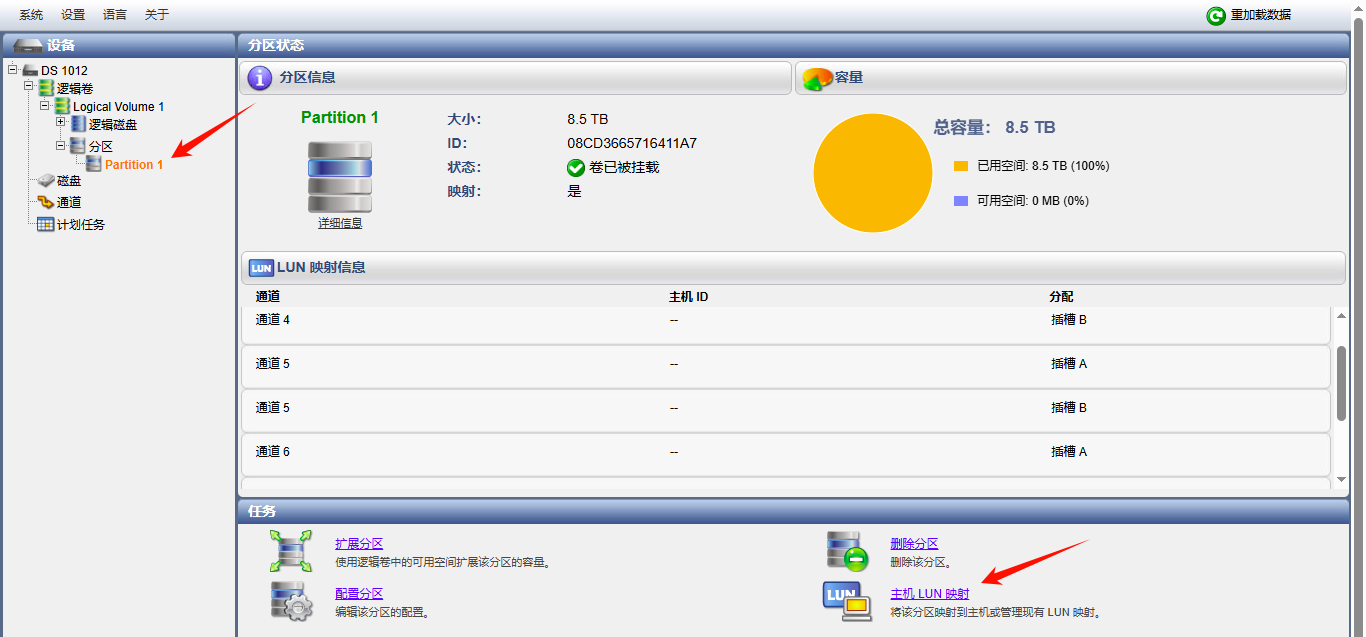

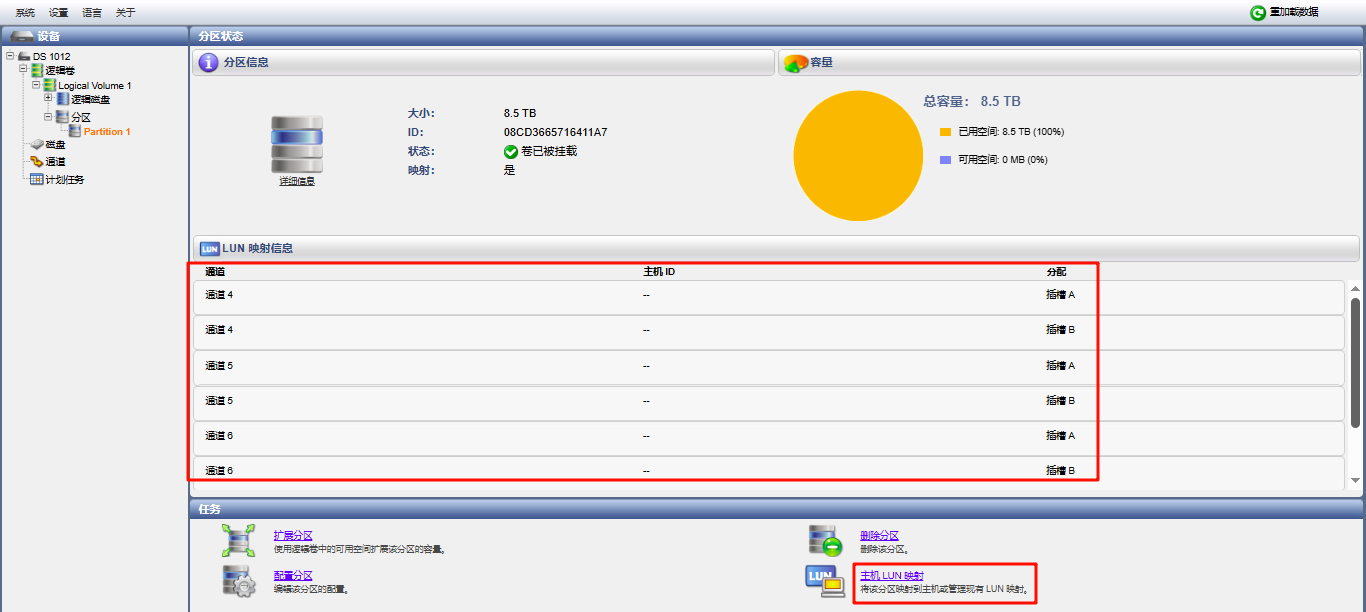

存储 DS 1012RE2，磁盘空间现划分有一个分区，把这个分区映射给DELL R760xs 服务器




DELL R760xs 服务器通过ESXI 7.0虚拟化系统连接到存储的配置步骤：

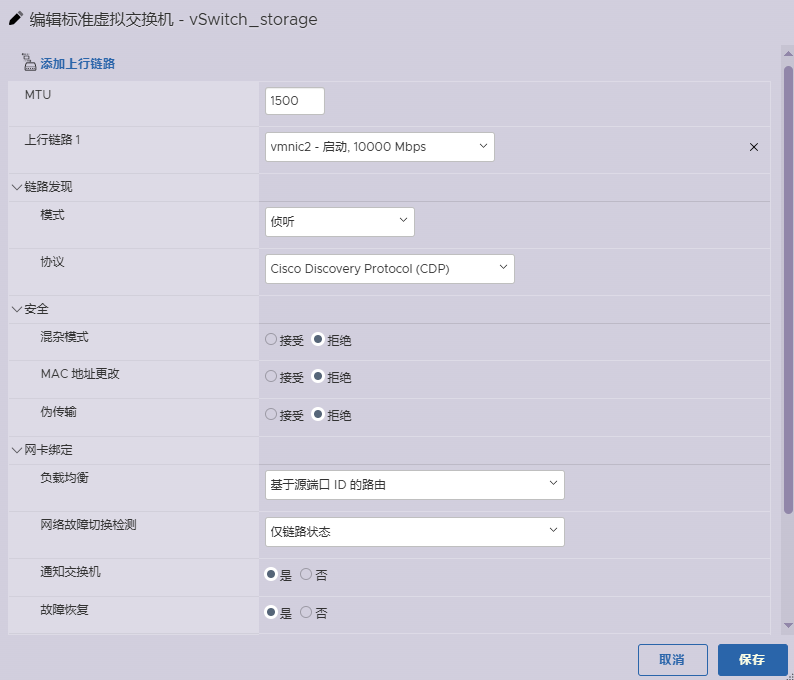

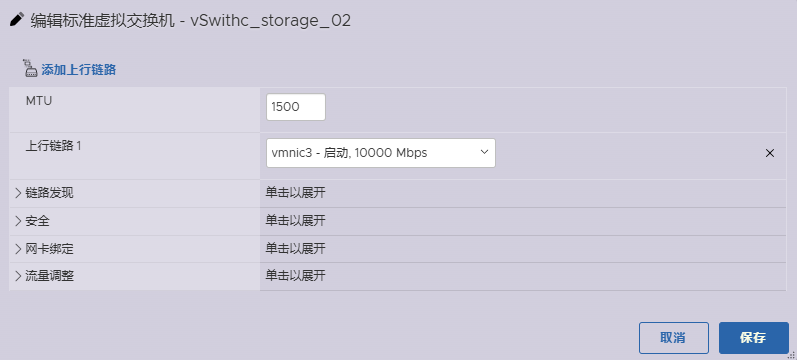

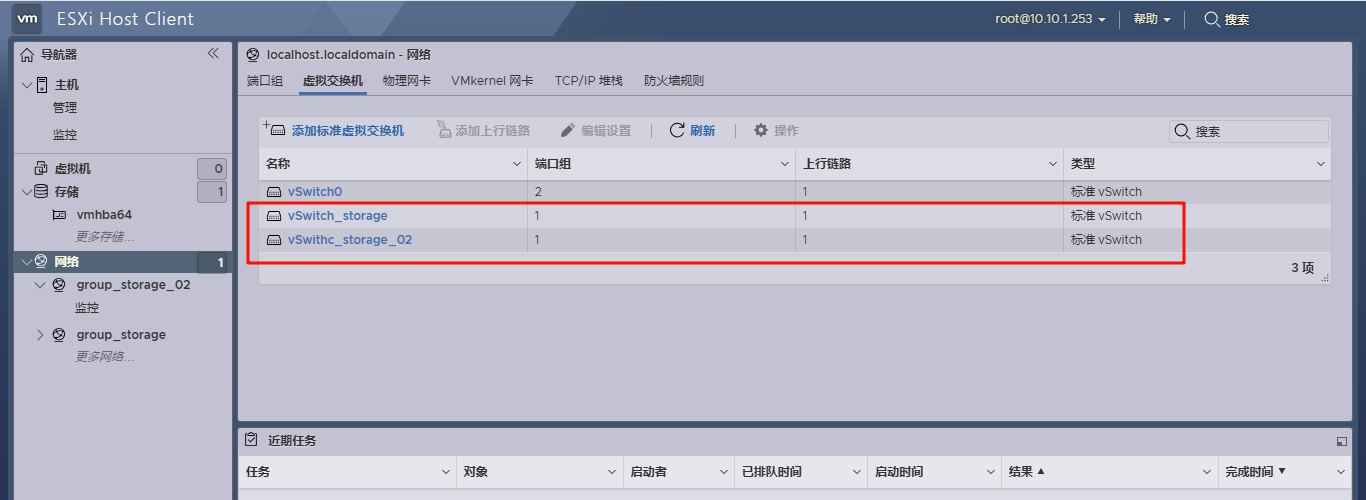

1.新建两个虚拟交换机，每个交换机对应一个物理光纤网卡端口，用于连接到存储设备上的A和B控制器的通道卡

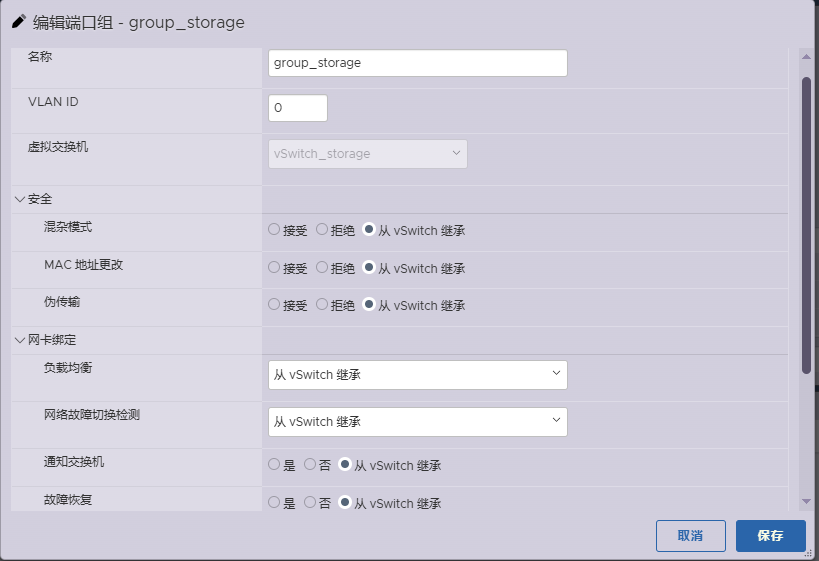

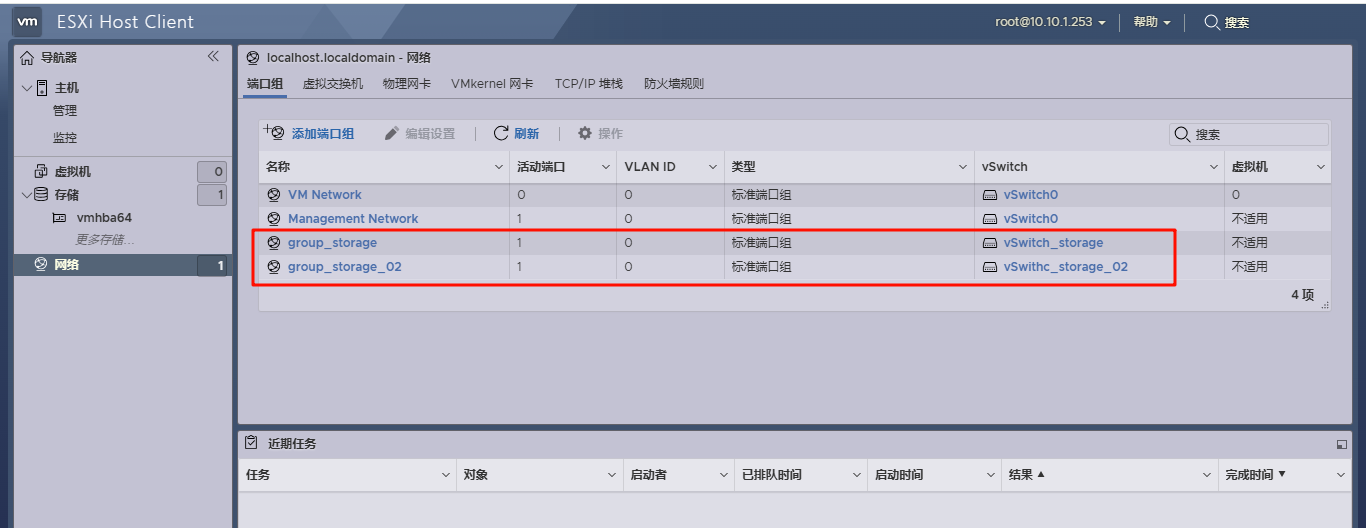

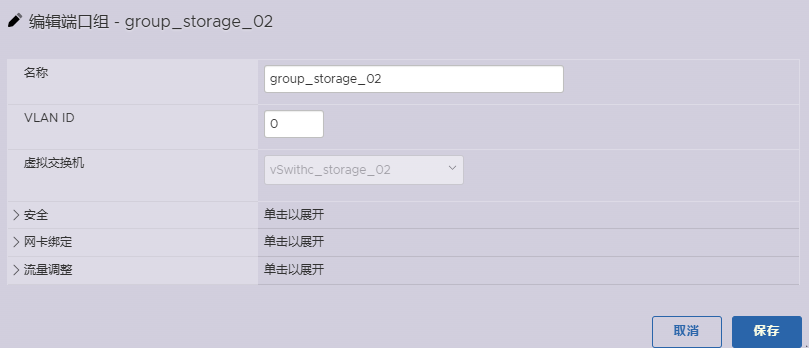

2.新建两个端口组，分别对应上面的两个交换机

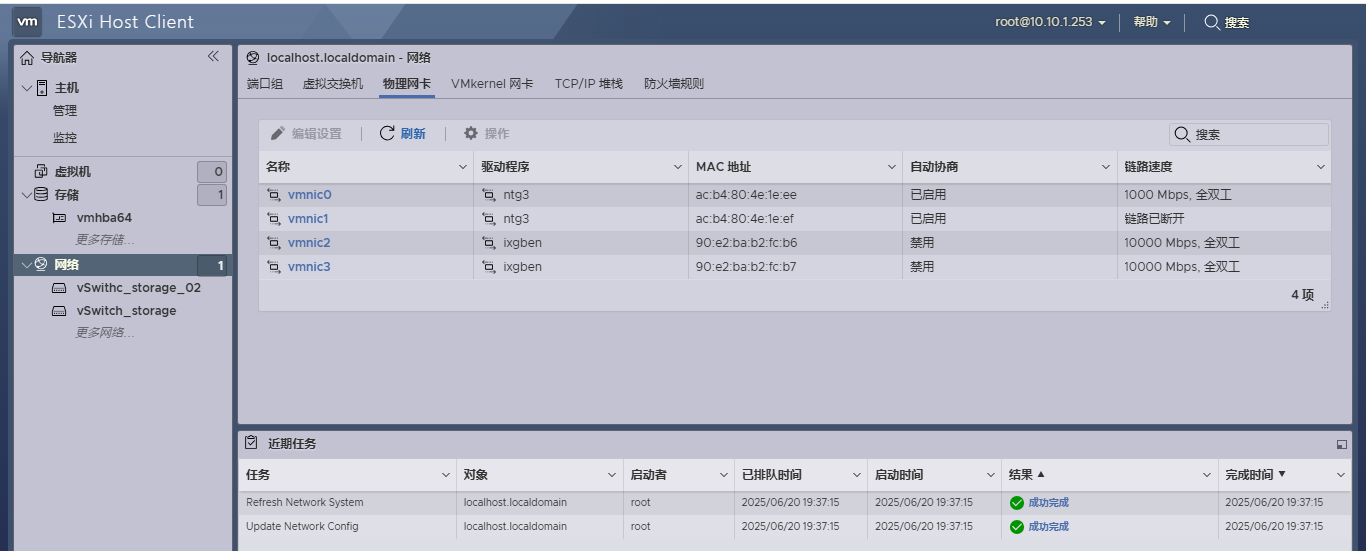

3.查看物理网卡，这里列出DELL R760xs 服务器已安装的物理网卡，其中两个ixgben就是光纤网卡

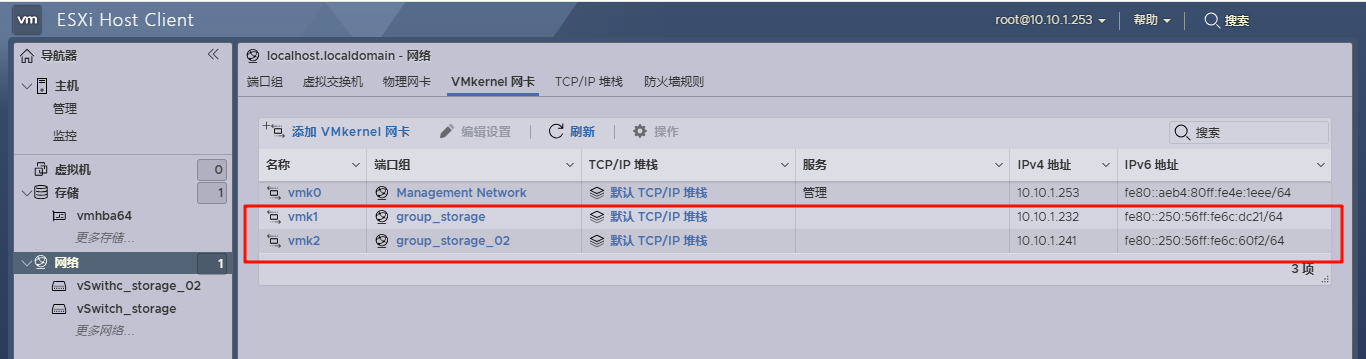

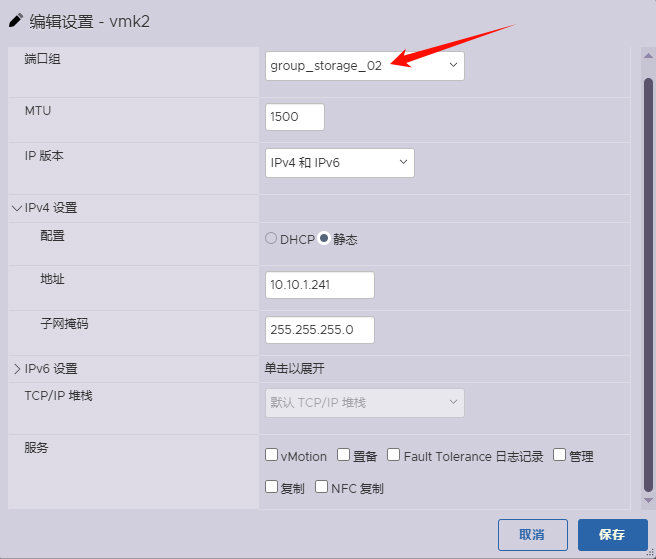

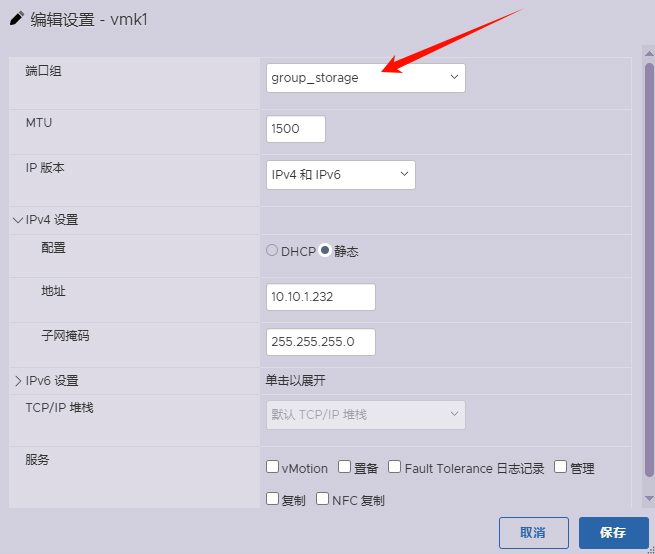

4.新建两个VMkernel网卡，分别对就上面的两个端口组，并设置好ip地址和掩码

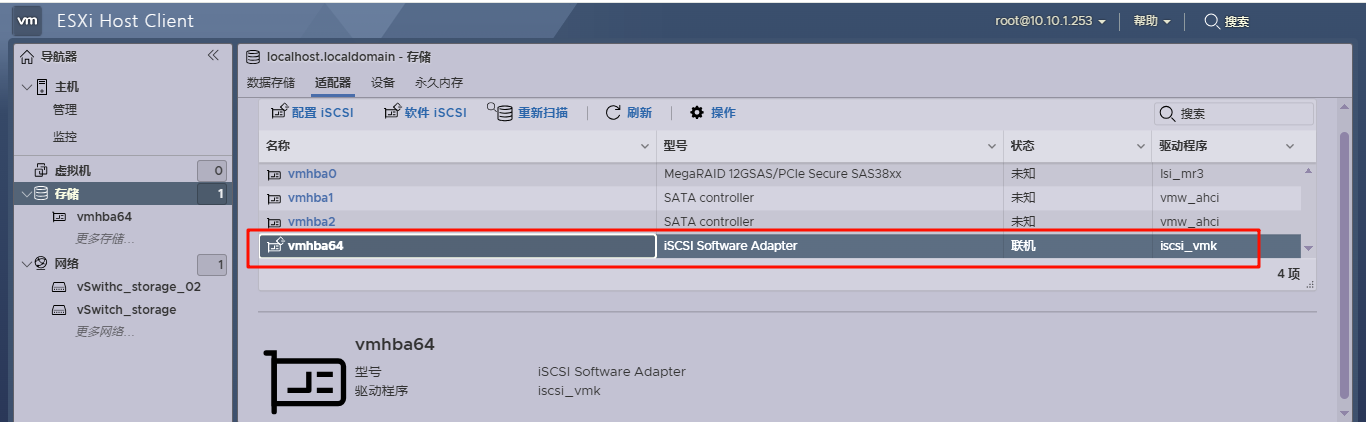

5.配置存储适配器 新建一个“软件iSCSI”适配器

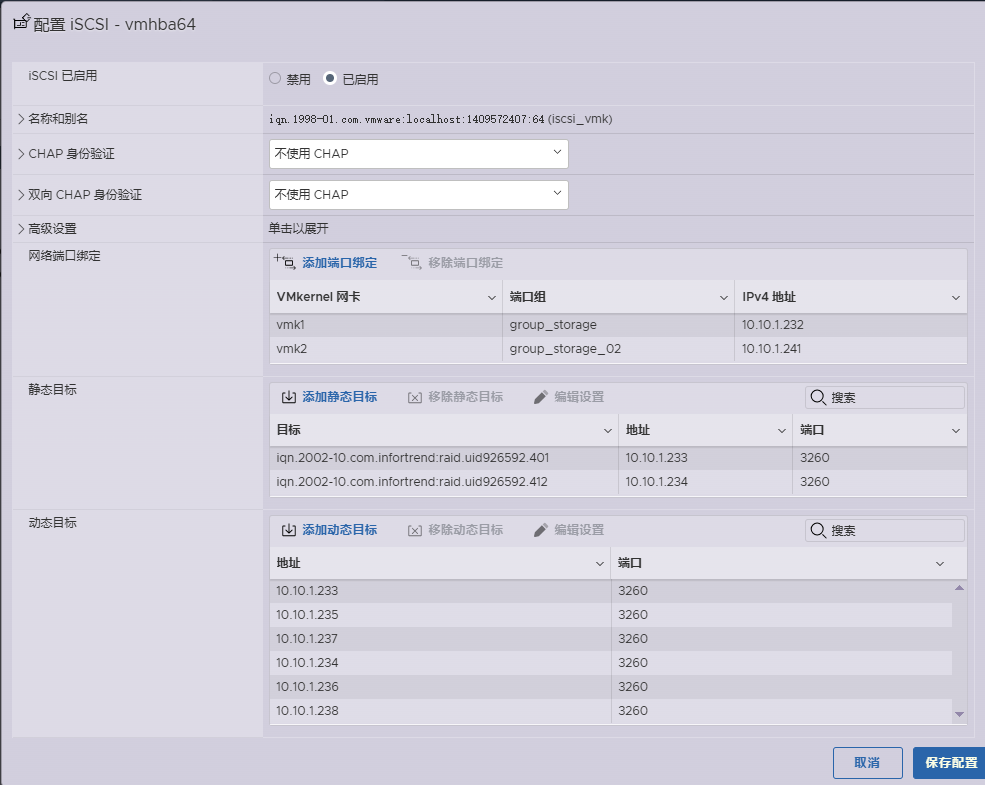

在“网络端口绑定”中添加绑定上面新建的那两个VMkernel网卡，并“添加动态目标”ip和端口(默认3260) 36fa40fbbc5d8f190aecd1050f9cc8a4.png

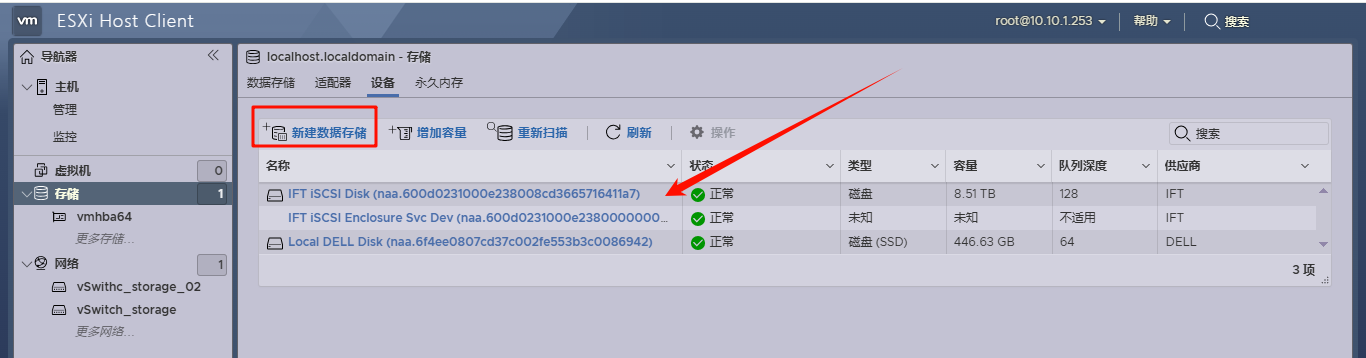

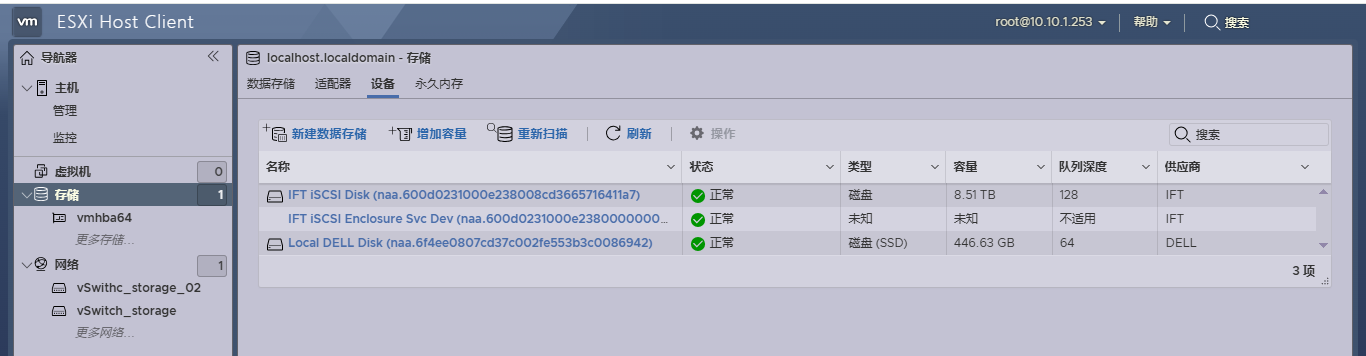

切换到“设备”选项卡，点击“重新扫描”和“刷新”，就可以看到存储设备了 edd67d7fc266f7d20a1e3eab4eebbb50.png

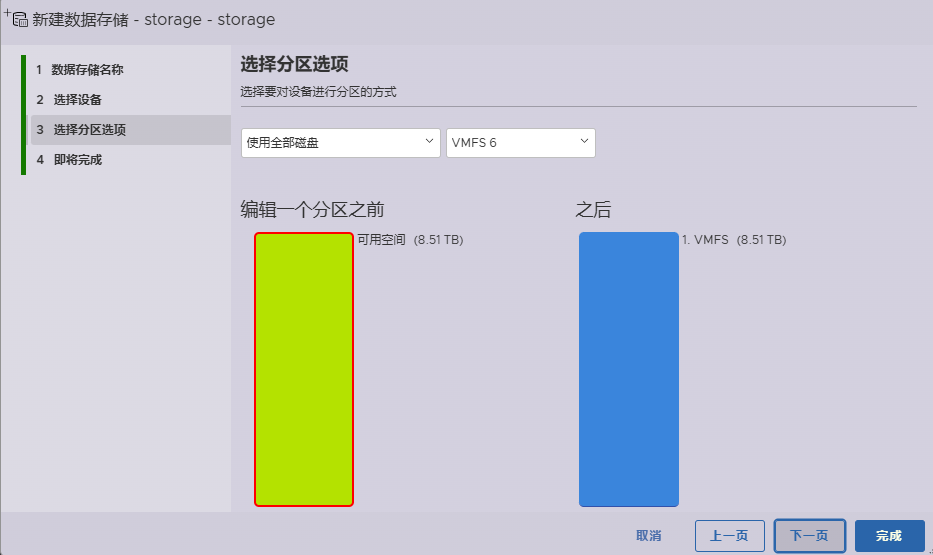

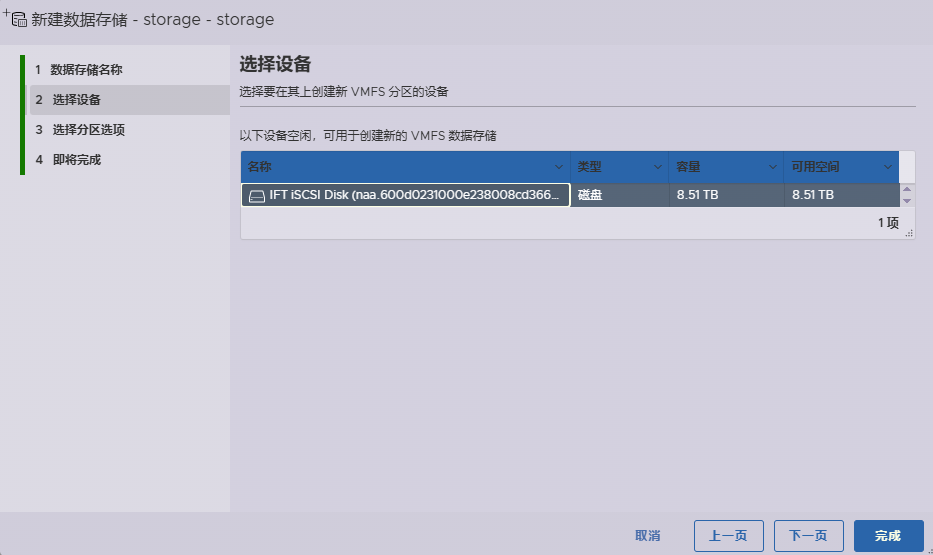

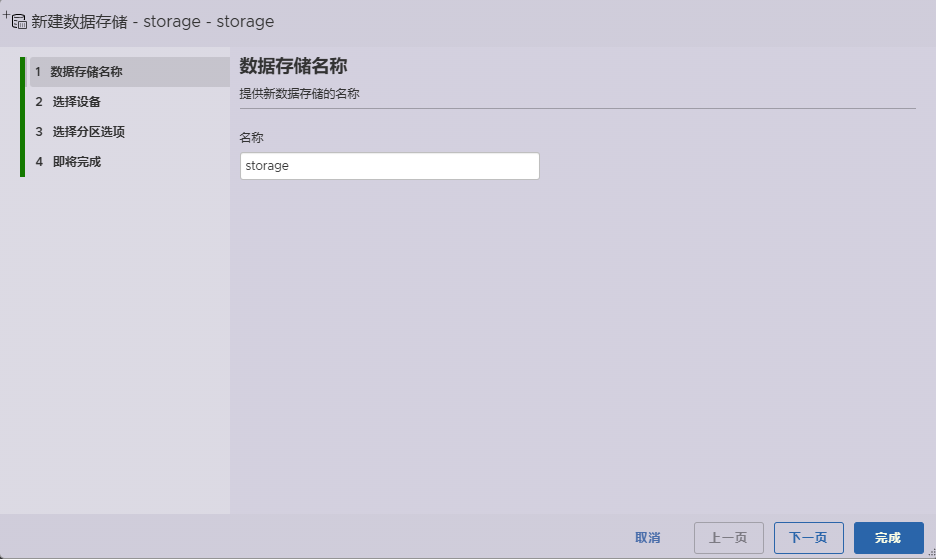

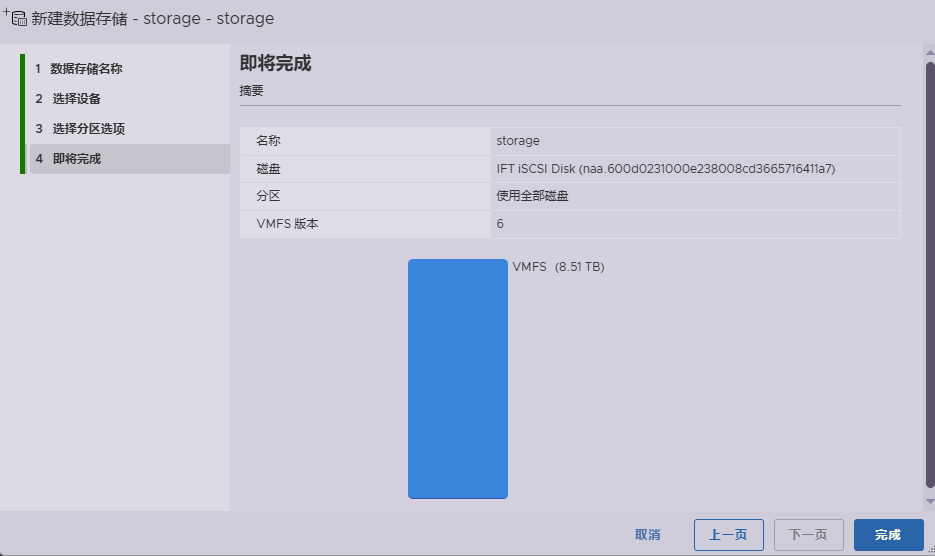

新建数据存储并进行格式化 101a99e66a5fd1fcd6a4d20f8ba97a6c.png





另外的两台DELL R760xs 服务器也进行类似的操作，这样三台服务器就可以同时挂载存储设备上的分区(LUN)了，这里要注意的是：存储的同一个分区(LUN)，只需在其中一台服务器上进行格式化即可，其它两台只连接上去就可以了
