ESXI 7.0连接外部存储（以连接普安infortrend GS1012R2为例）的设置和添加远程存储时显示‘’正常，已降级‘’ 的解决办法

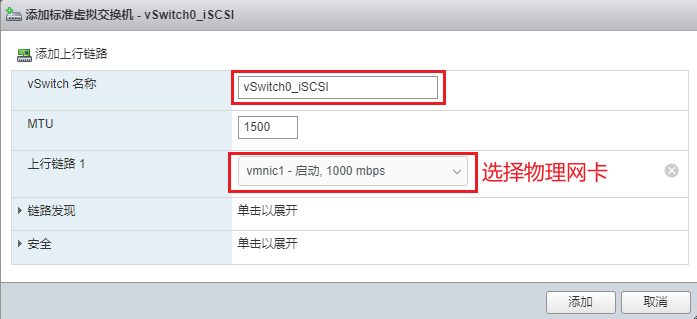

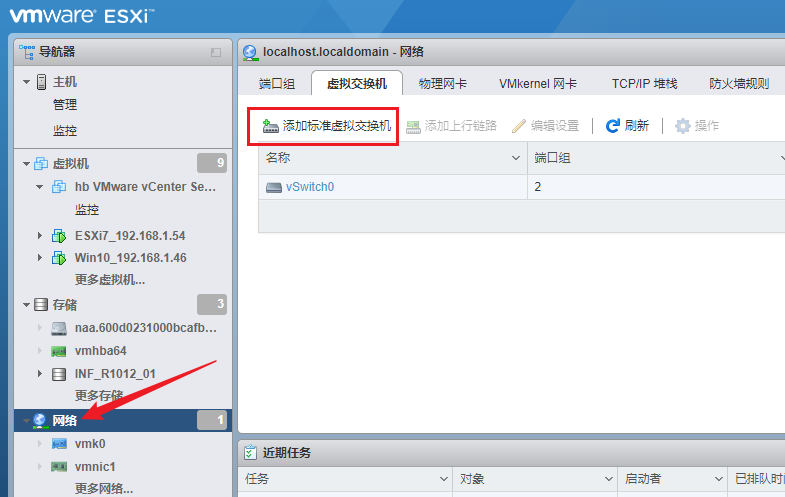

  • 点开ESXI主机的”网络“，新建一个虚拟交换机

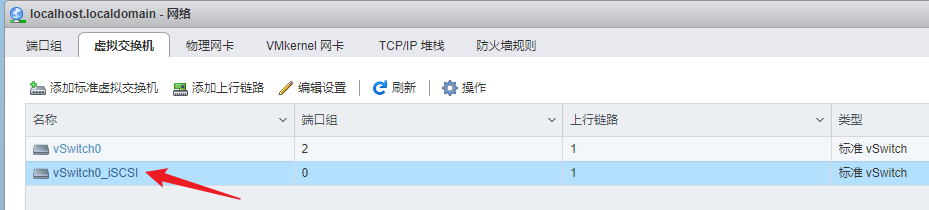

    已经看到新增的”虚拟交换机“了

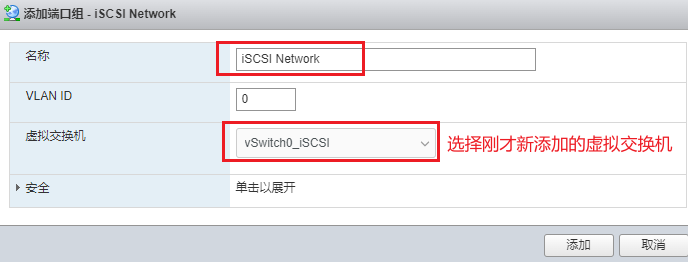

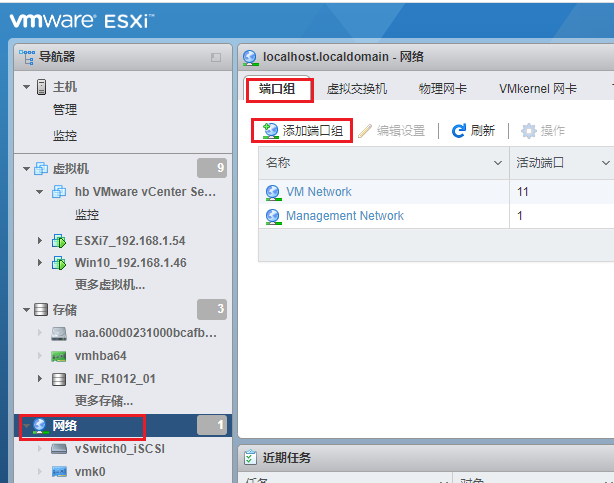

  • 点开ESXI主机的”网络“，新建一个"端口组"

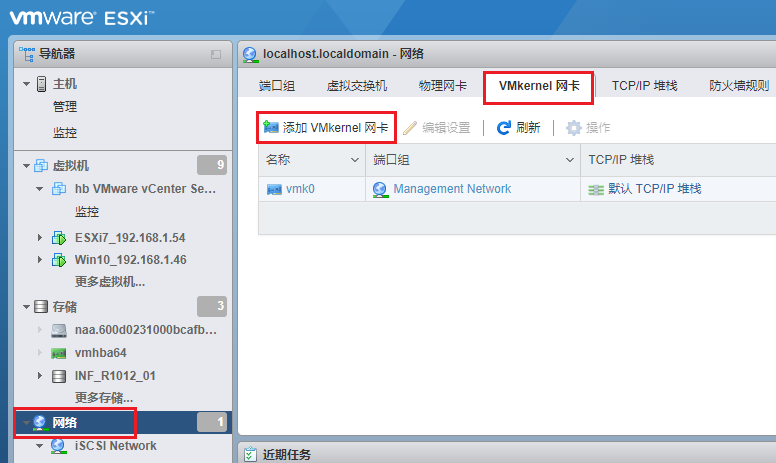

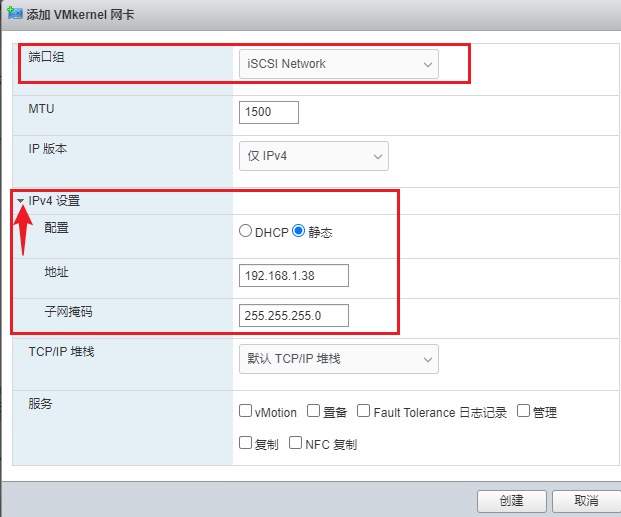

  • 点开ESXI主机的”网络“，新建一个”VMkernel网卡“

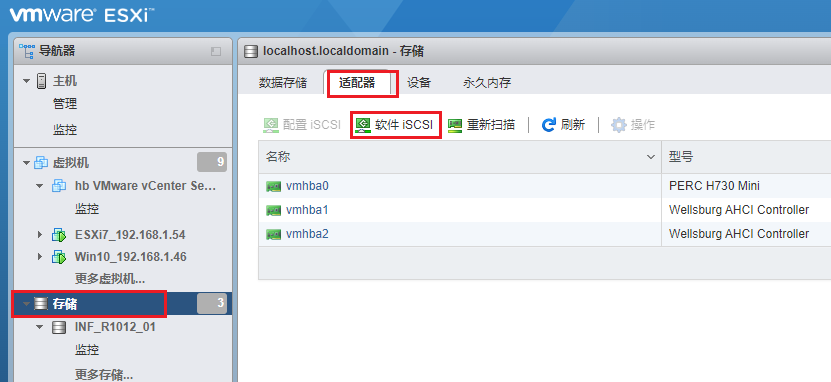

  • 点开ESXI主机的”存储“–”适配器“–“软件iSCSI”

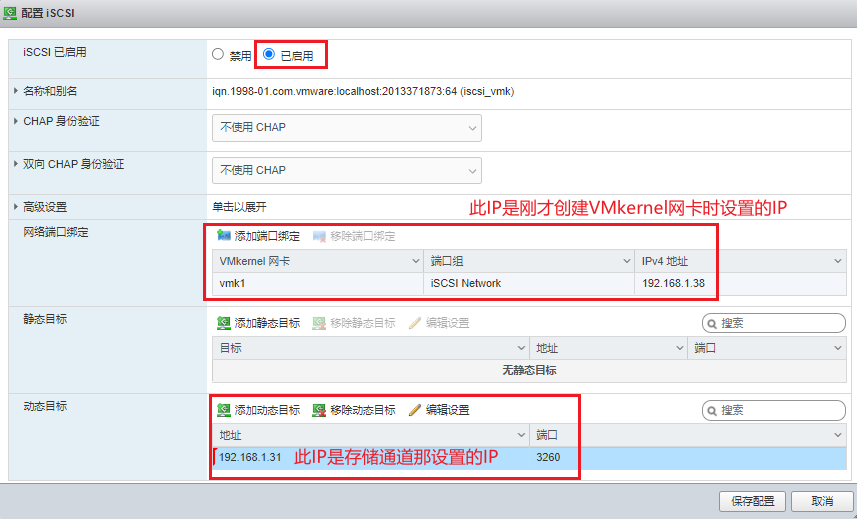

    上图“名称和别名”的IQN号要记下，到在存储主机上添加IQN时要用到的。

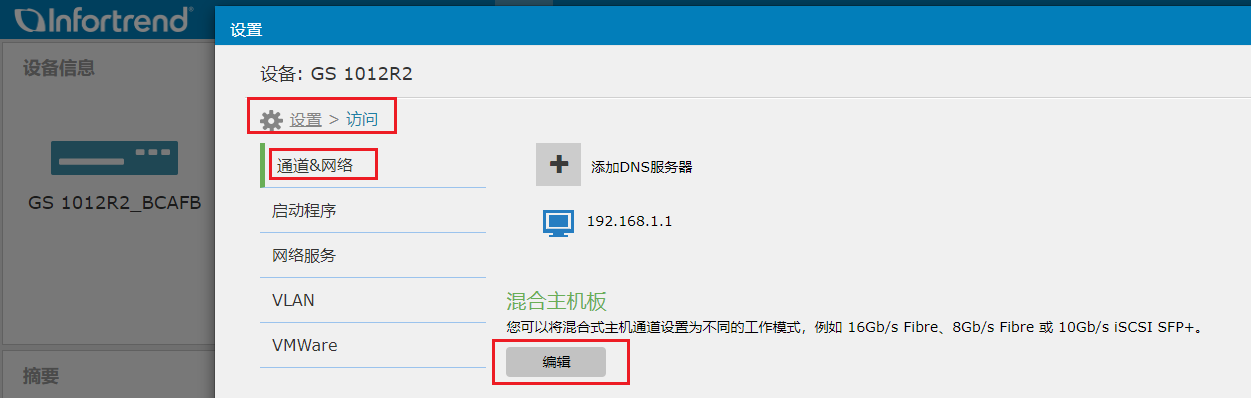

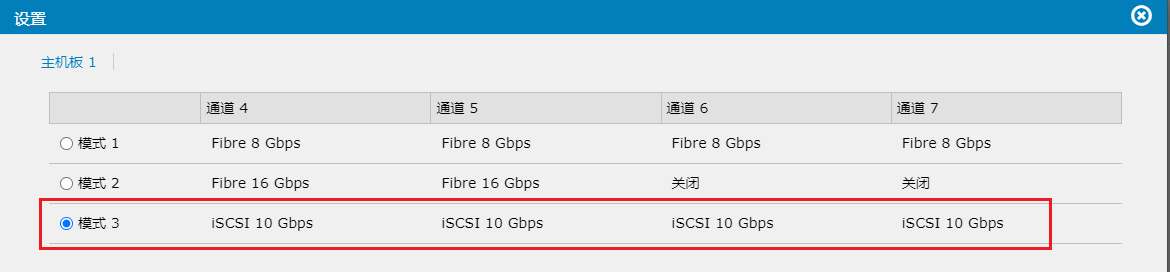

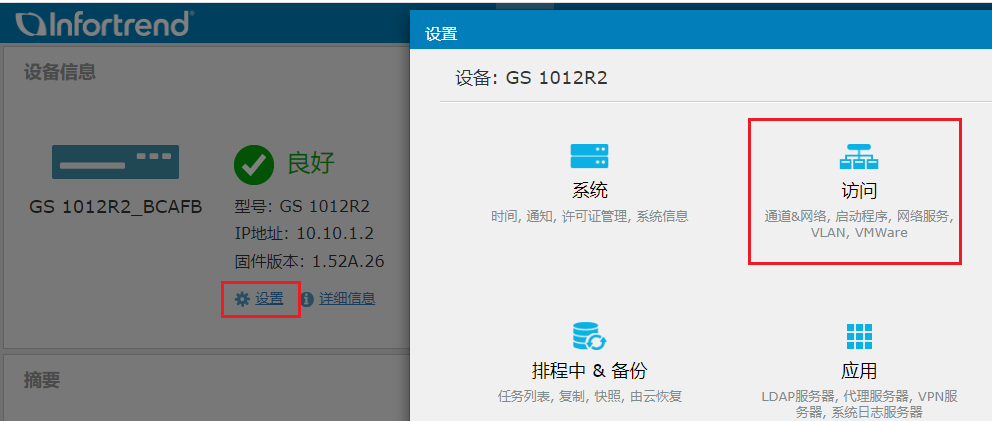

  • 进入存储主机管理页面，“设置”–“访问”–“通道和网络” ，设置主机通道的工作模式，按实际情况来选择，这里选择“iSCSI 10 Gbps”为例

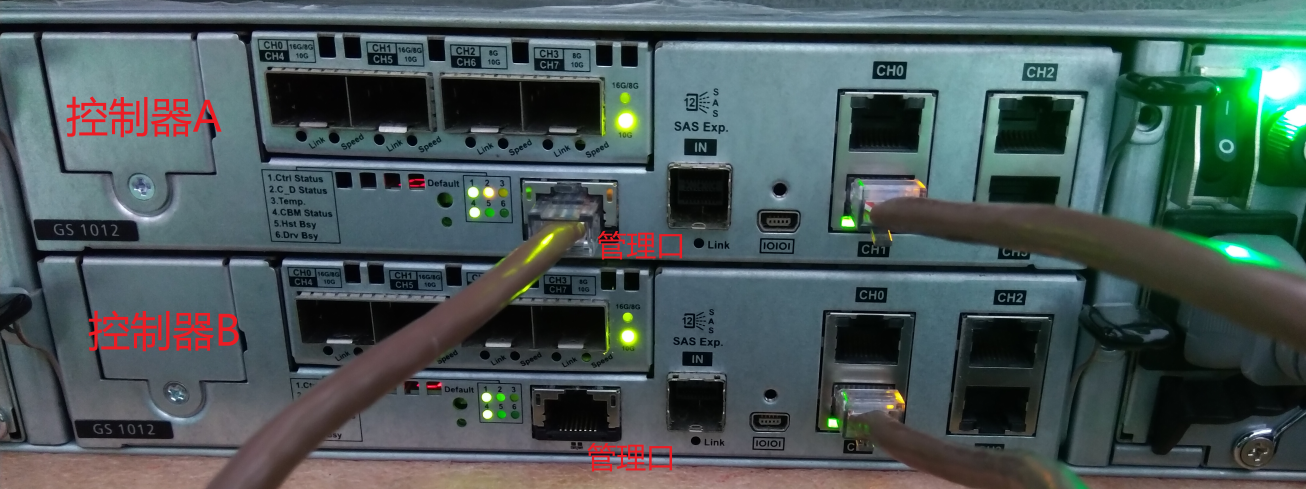

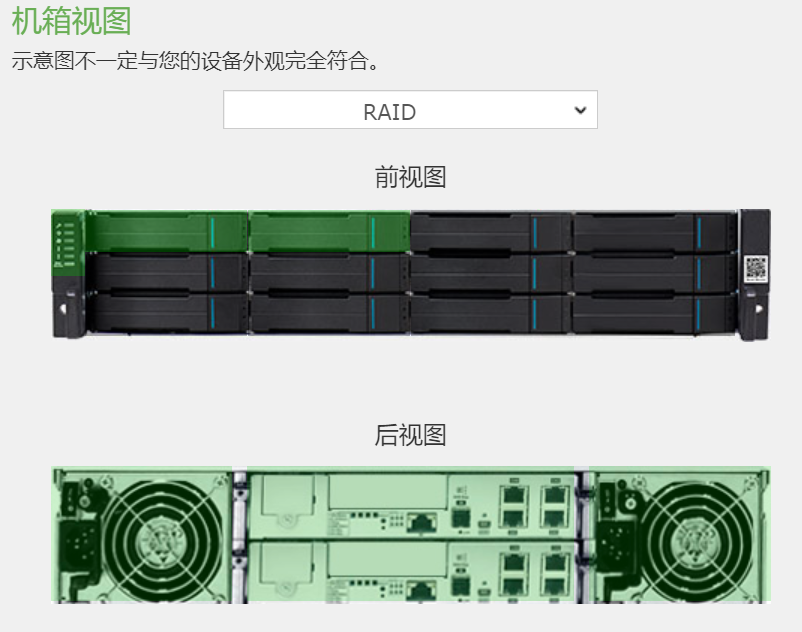

  • 线缆连接好ESXI主机服务器和GS1012R2存储的相应的端口

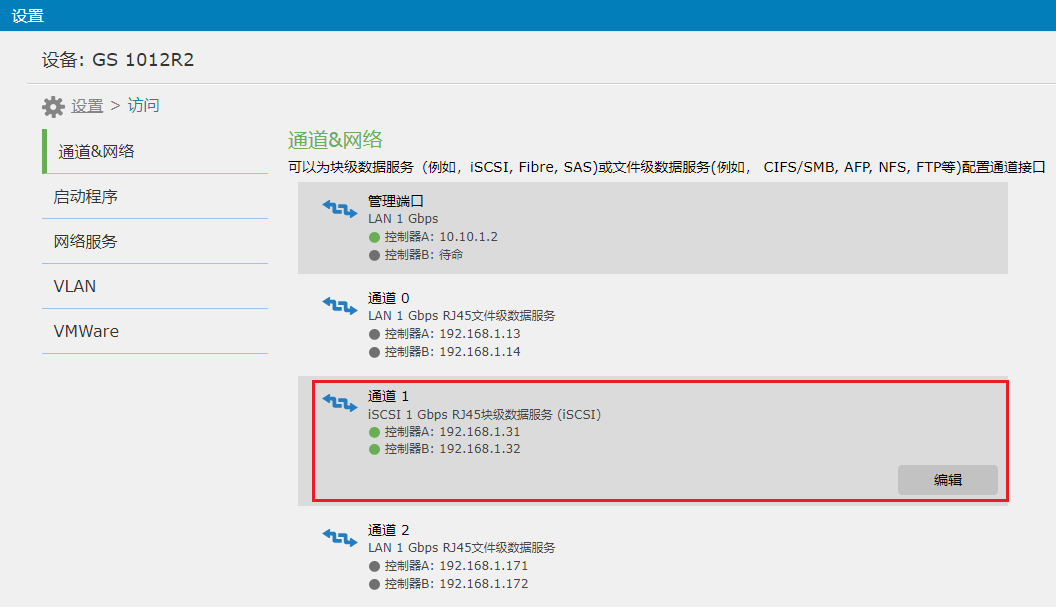

  • 进入存储主机管理页面，“设置”–“访问”–“通道和网络” ，编辑好上面步骤2对应的通道端口，比如图中的”通道1“

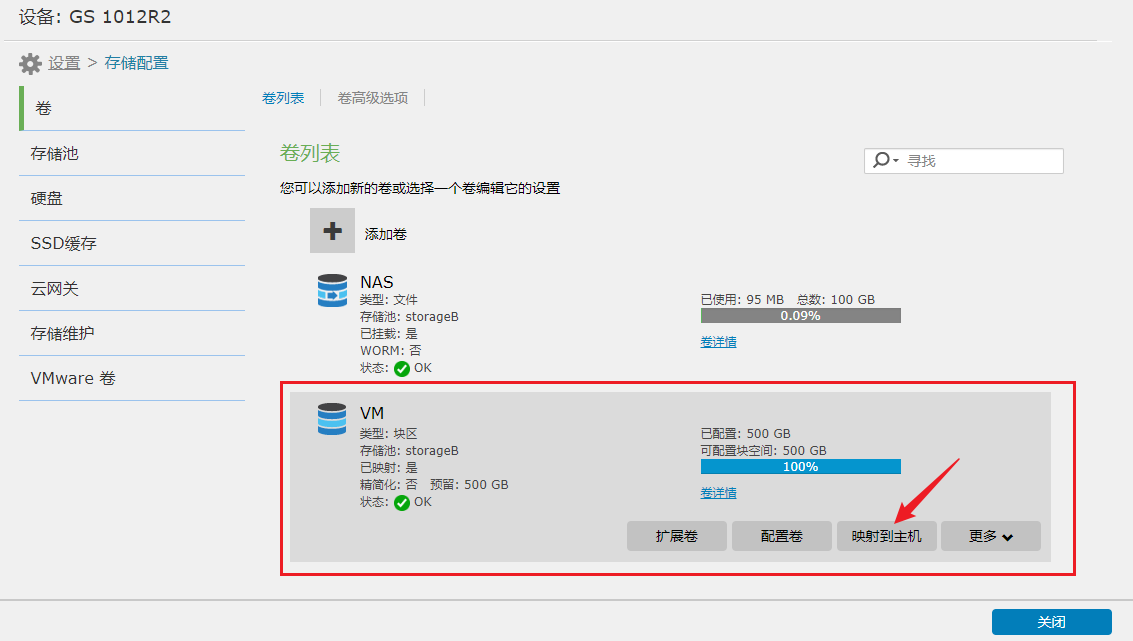

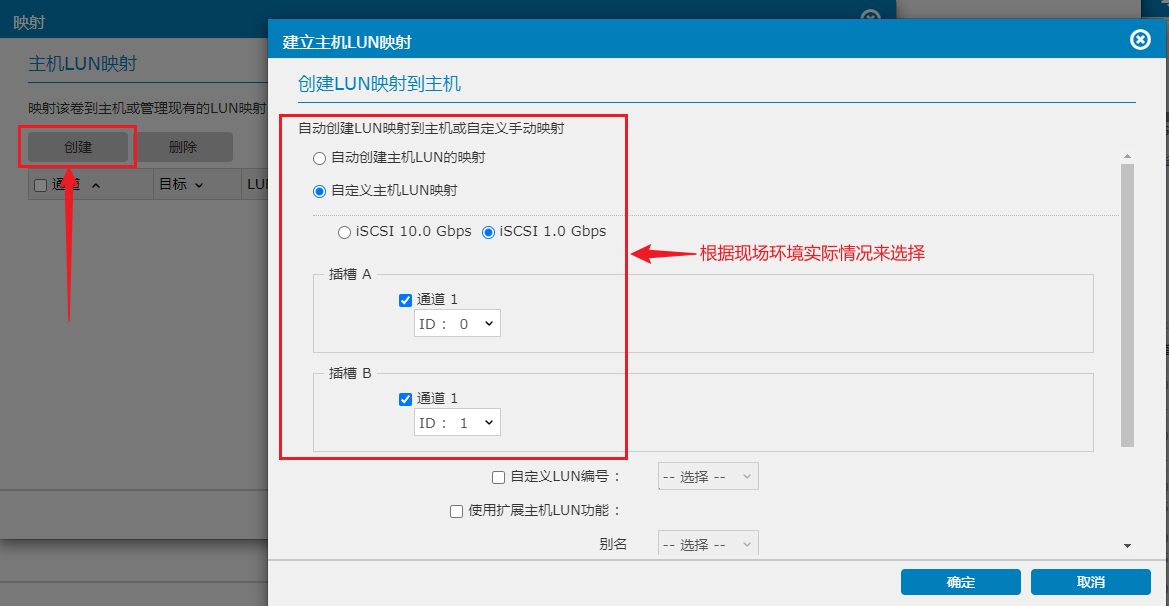

  • 把存储中的卷映射到主机（事先要创建好卷，这里略过）

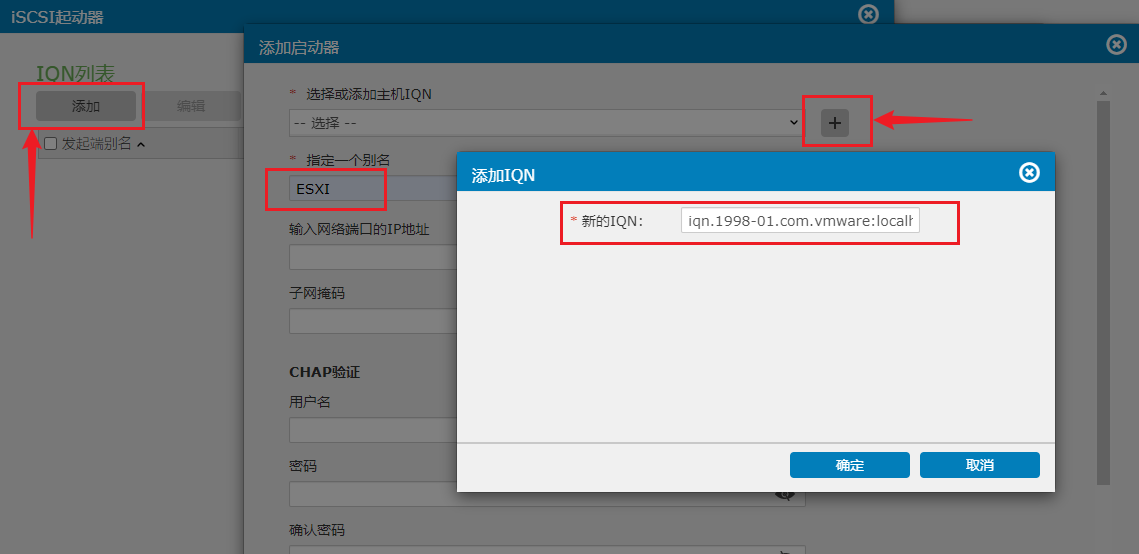

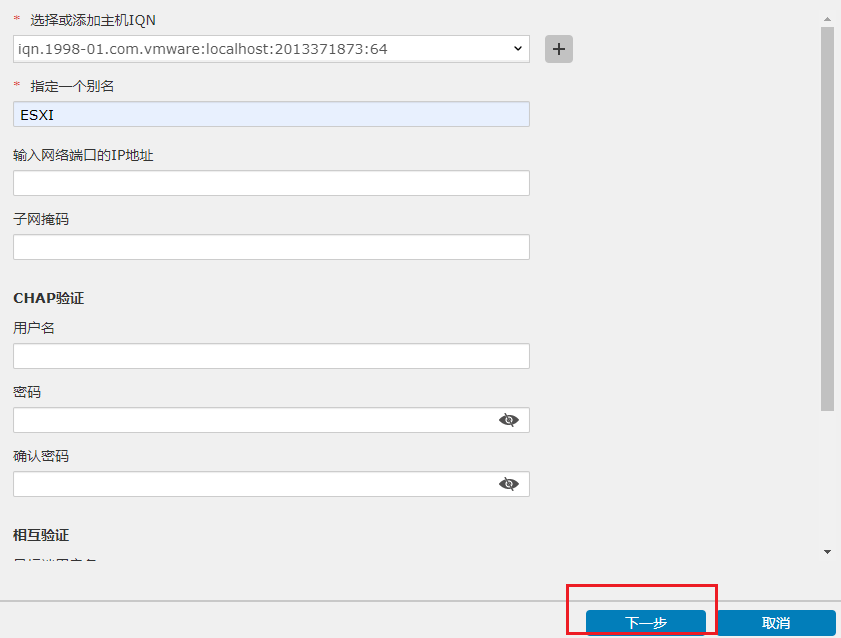

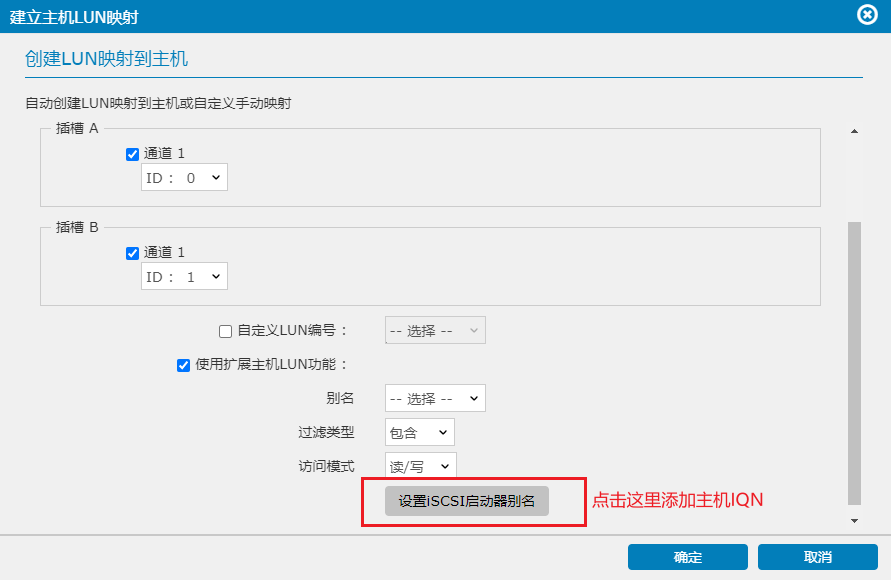

    下面添加主机IQN

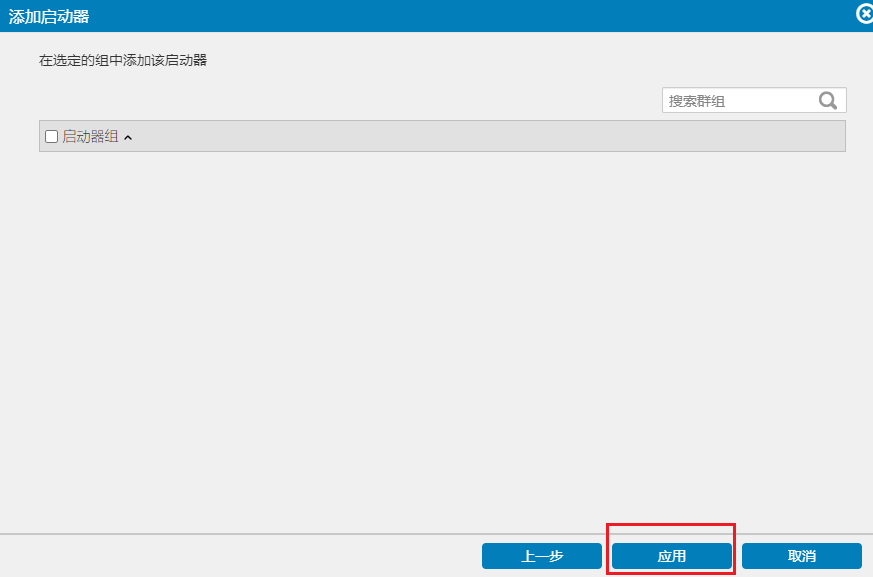

    点击“确定”后，如下图，点击“下一步”

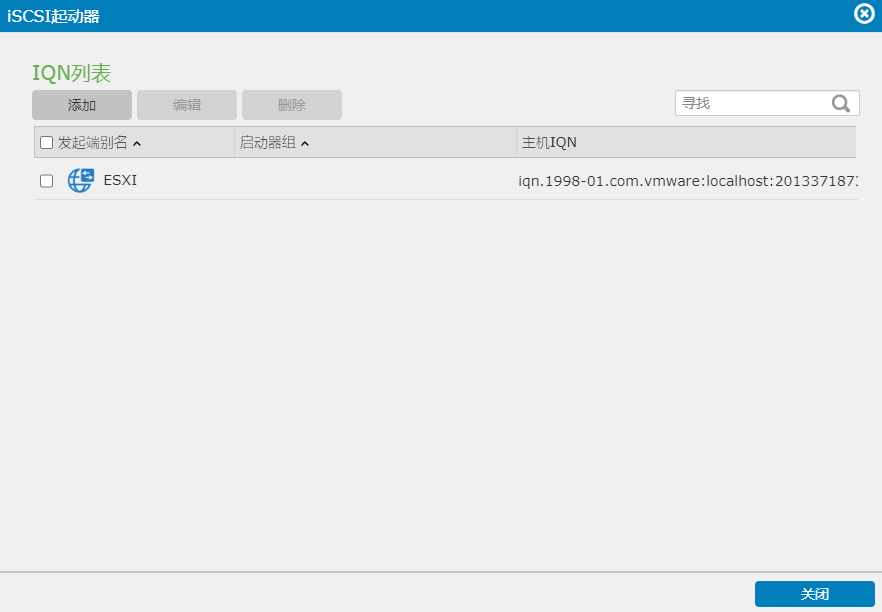

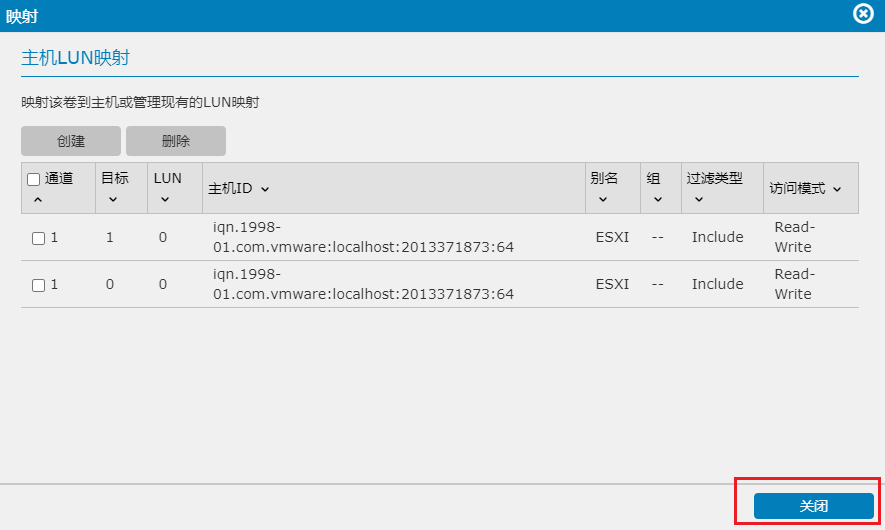

    29637247c64c38f3fce79f7f358e357d.png 点击“关闭”按钮，返回到创建映射主机页面

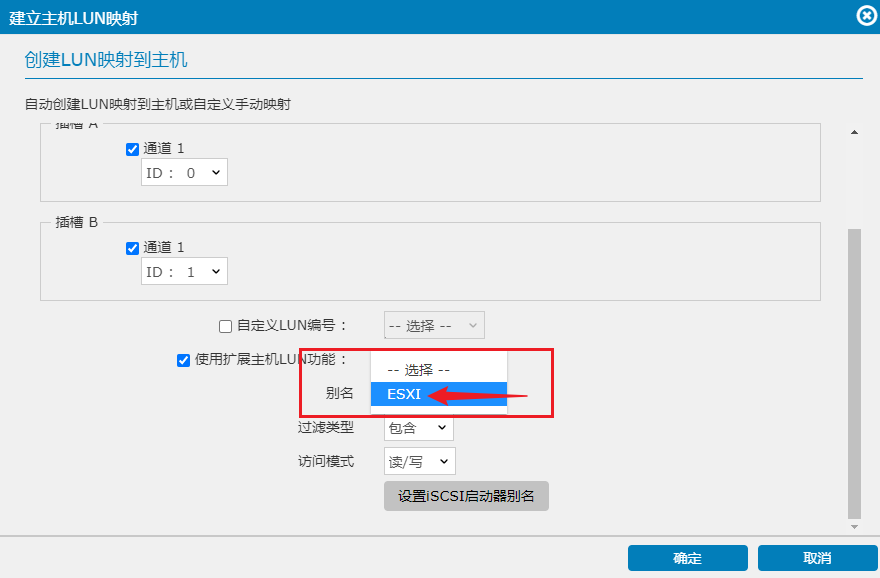

    f797fbd04bc8cadc9bae425539e9c2cb.png 这里显示选择的的“ESXI”，就是上面建立的主机IQN，“ESXI”是主机的别名

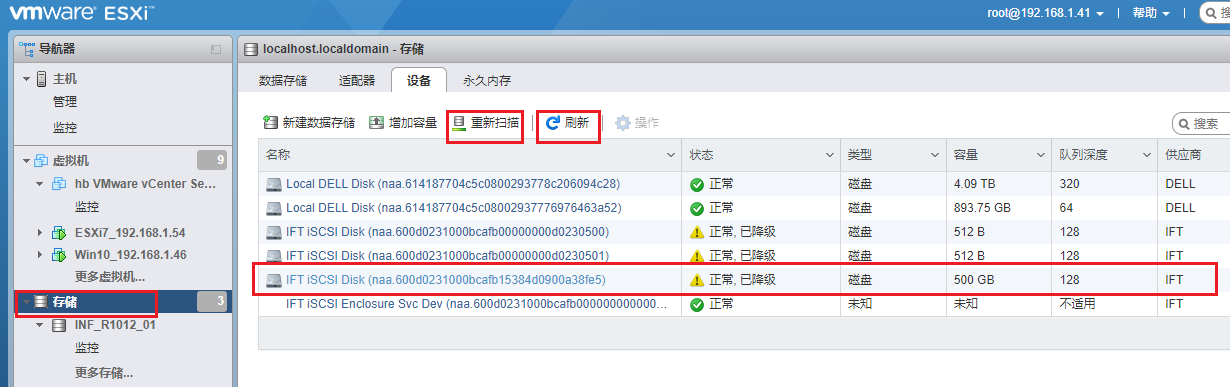

  • 点开ESXI主机的”存储“–”设备“，点击”重新扫描“，再点击”刷新“，如无意外，就可以看到连接的存储了

注意：ESXi会把远程添加的存储当作远程磁盘，所以它期望有两条或以上路径可以到达它，如果没有找到，它会将其视为“已降级”。
解决步骤如下：

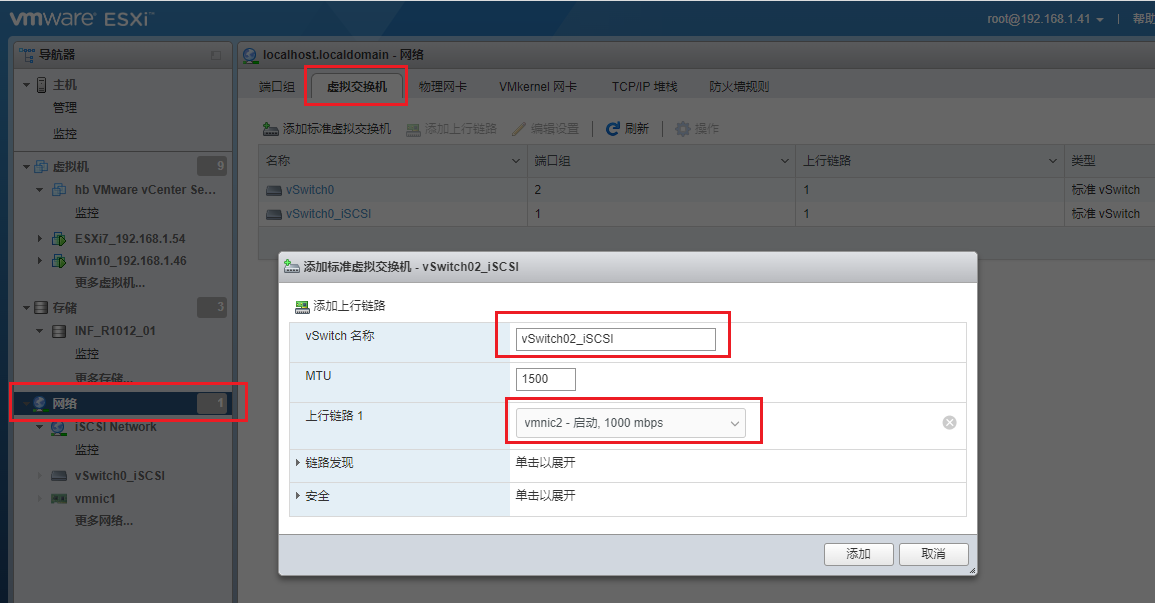

  • 点开ESXI主机的”网络“，新建一个虚拟交换机

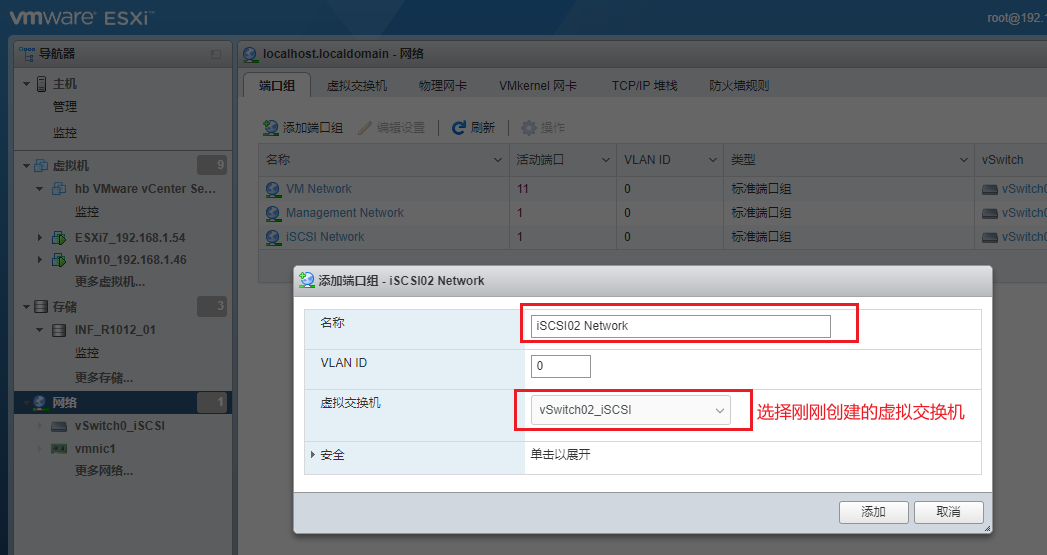

  • 点开ESXI主机的”网络“，新建一个端口组

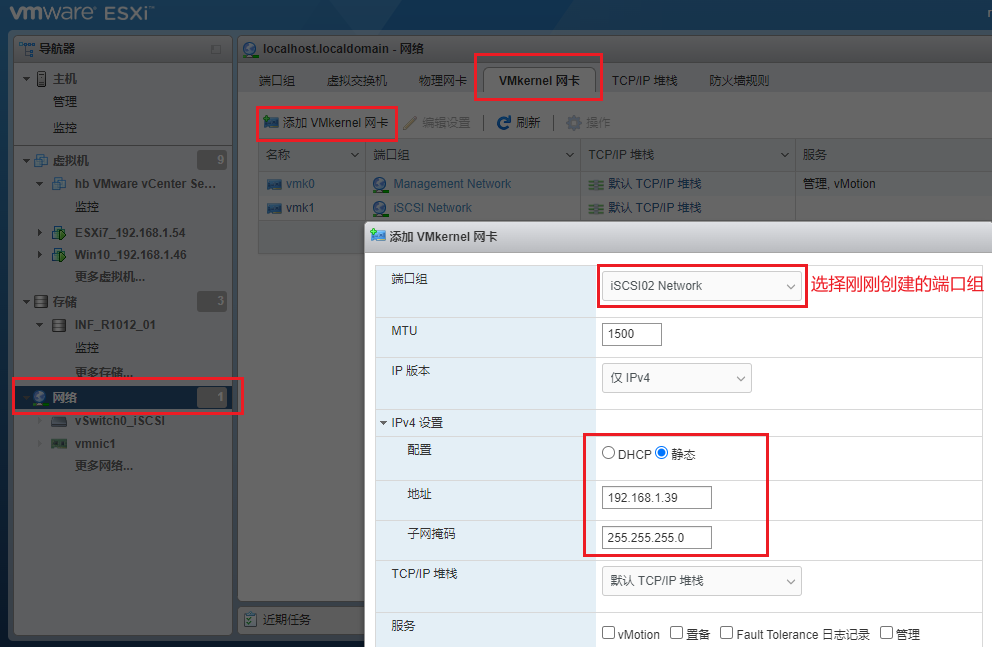

  • 点开ESXI主机的”网络“，新建一个VMkernel网卡

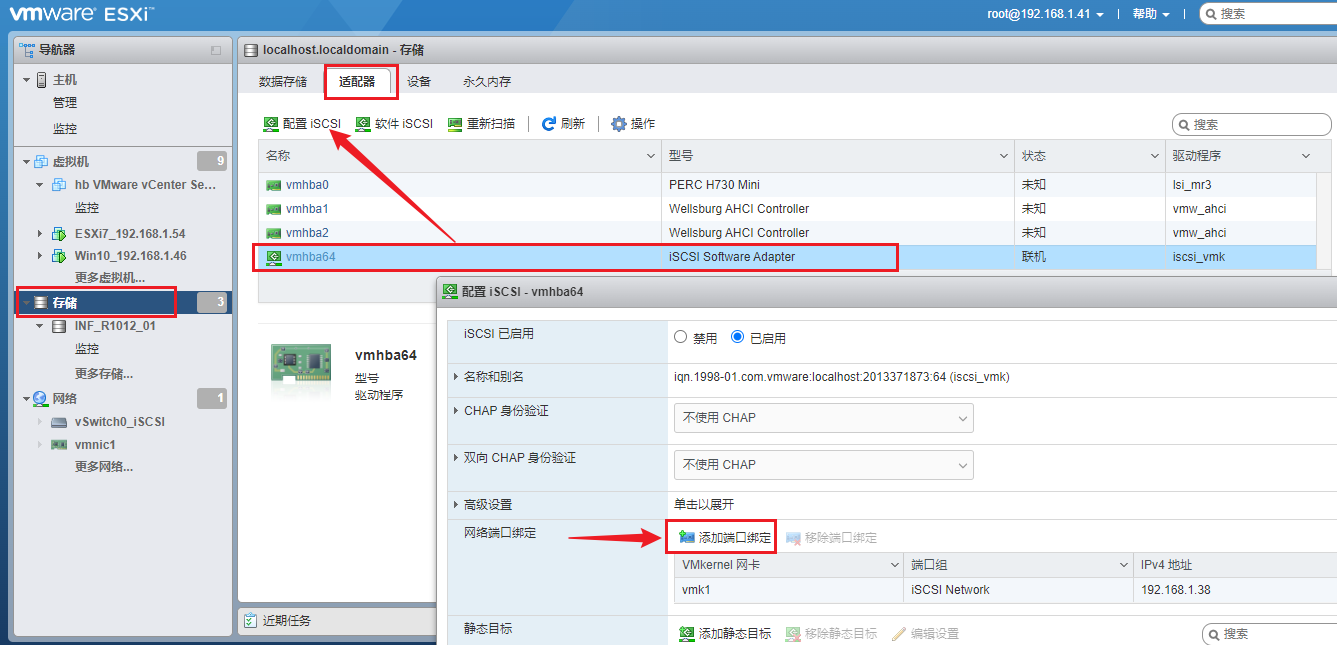

  • 点开ESXI主机的”存储“–”适配器“，选中那张iSCSI适配器，点”配置iSCSI“，”添加端口绑定“

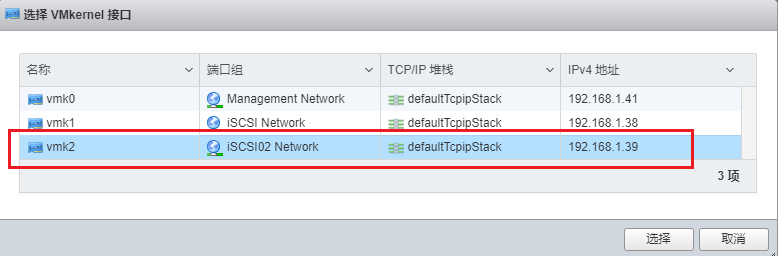

点击选中刚才添加的VMkernel网卡

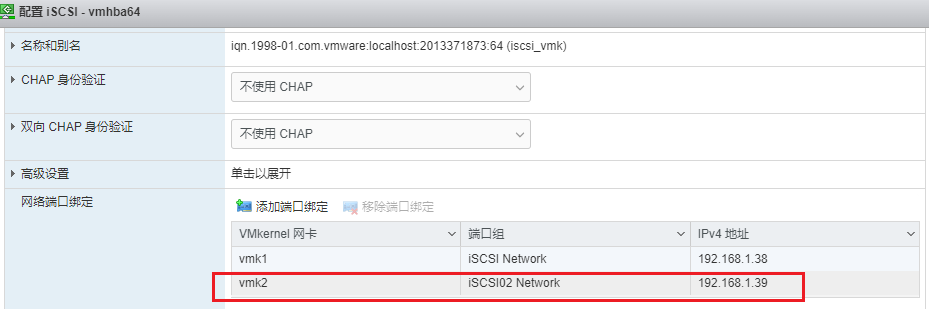

添加完成后的状态

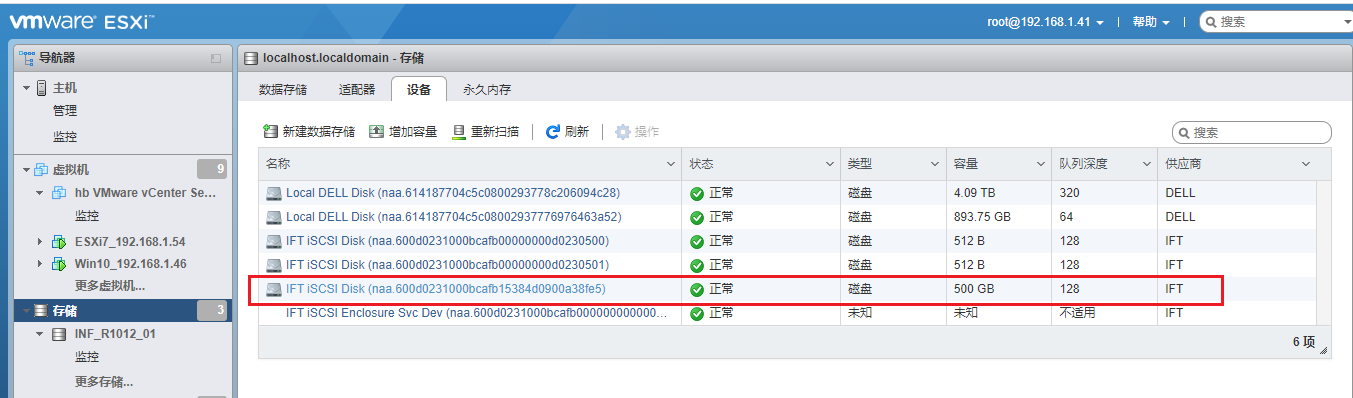

  • 点开ESXI主机的”存储“–”设备“，点击”重新扫描“，再点击”刷新“，就可以正常显示存储

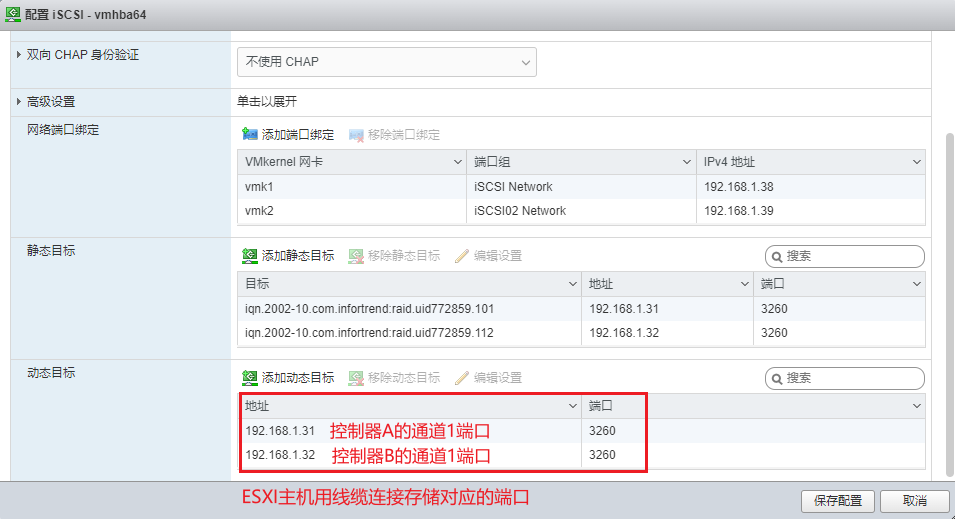

最后，还需要在ESXI主机中再配置一下iSCSI，多添加一条”动态目标“。因为普安infortrend GS1012R2是双控制器的，每个控制器都有各自的通道，比如上面的控制器接线图，ESXI服务器分别接了控制器A的通道1端口(设置的ip是192.168.1.31) 和 控制器B的通道1端口(设置的ip是192.168.1.32)，这样可以双路径通讯，如果其中一个控制器或者链路出现故障，会自动切换到另外一个控制器和链路。添加完成后，如下图：
………………………………………………………………………
